1. 配電網分析工具

    配電電網工具功能可用於分析和改進配電網的一些關鍵方面。一系列的工具始於根據損耗或可靠性指標的最小值確定最佳開關連接點,同時遵守電網約束條件。它繼續優化電壓曲線,目標是通過估算配電變壓器的最佳抽頭位置,為越來越多的分佈式能源或低壓電網內越來越多的負荷做好準備。對於不平衡的電網條件,相位平衡優化有助於為三相之間的負載和發電單元找到最佳平衡。
    該軟體還包括用於優化電容器放置的工具和用於評估電網最大分佈式能源和/或備用負載能力的主機容量工具。


    ◆ 連接點優化

  • 以最小化損耗、改善系統可靠性或最小化開關動作為目標來優化連接點的位置
  • 支持平衡/不平衡系統
  • 分支和邊界潮流限制、絕對電壓和電壓降/上升限制
  • 增強的報告功能和圖形可視化功能,包括自動識別連接點
  • 各種方法,例如網格探索啟發式、遺傳算法和模擬退火

     ◆ 電壓曲線優化

  • 驗證和優化模式
  • 高度集成分佈式發電系統中雙向潮流的電壓曲線優化
  • 確定生產和使用情況下(同時或獨立)的最佳配電變壓器抽頭位置
  • 結合具有增強的繪圖功能的中低壓饋線電壓曲線

      ◆ 相平衡優化

  • 自動重新連接負載、發電機和/或分支線路元件,以實現最小的功率不平衡
  • 饋入點的不平衡或饋線的平均不平衡最小化
  • 支持啟發式方法和模擬退火方法
  • 允許部分系統重構高度的靈活性
  • 通過 Variation捕獲結果,以方便切換原始和優化的相位連接
  • 各種方法,例如標準啟發式、遺傳算法和模擬退火法

      ◆ 最佳電容器位置

  • 確定電容器的最佳位置、類型、相技術及電容器大小
  • 在預定義的電壓約束下考慮對安裝成本與損失成本的經濟評估
  • 通過 Characteristics支持負荷變化

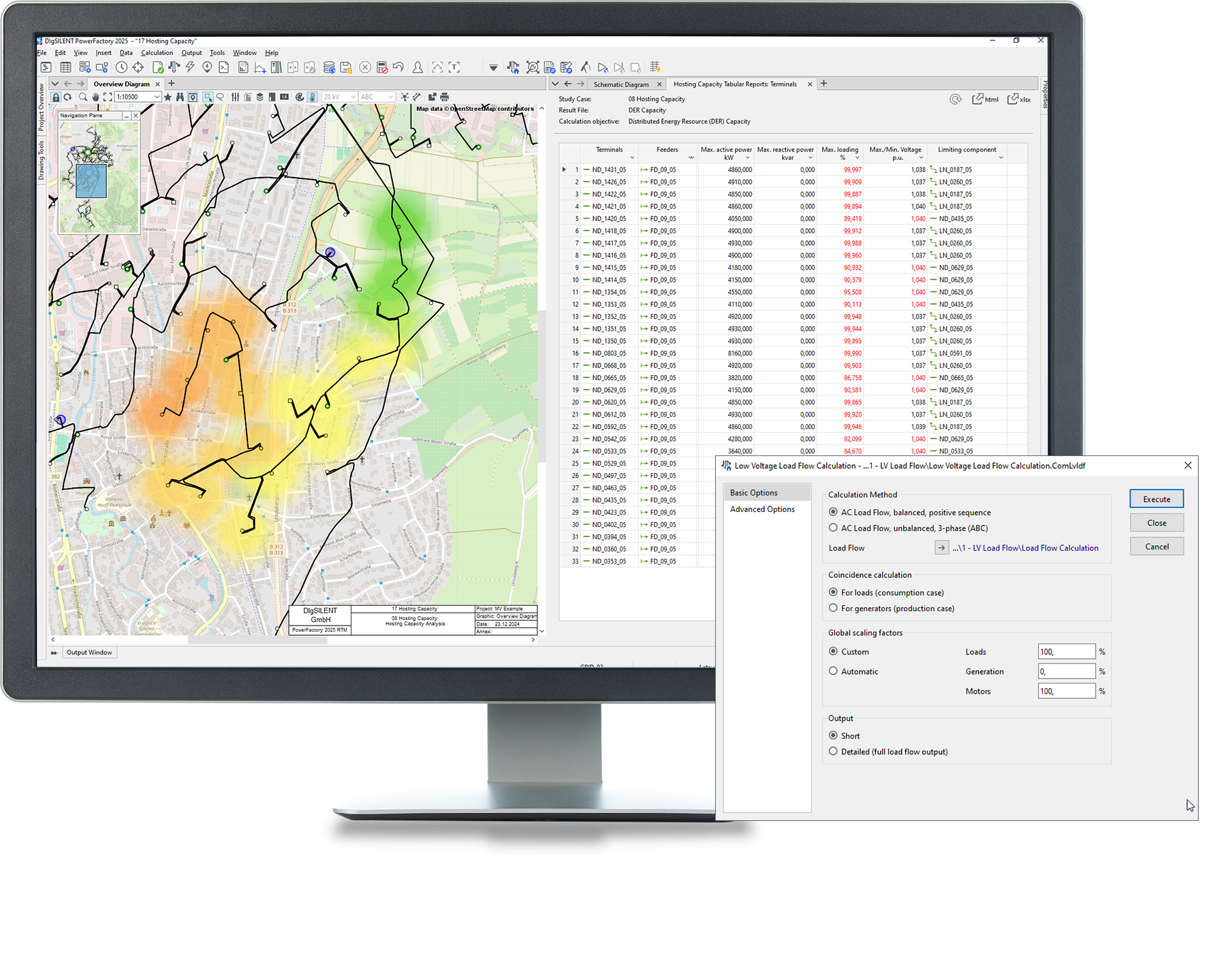

      ◆ 主機容量分析

  • 評估電網的最大分佈式能源(DER)和/或備用負載容量
  • 考慮熱,電壓,保護[1]和電能質量限制[2]
  • 圖形化顯示系統的最大、最小和平均容量
  • 饋線和終端的最大容量和限制組件的表格報告
   [1] 需要保護功能授權書
   [2] 需要電能質量和諧波分析授權書



    ◆ 停電計劃

      停電計劃模塊是配電電網工具的一部分。 有關詳細信息,請參見主要章節停電計劃。

教學視頻(YouTube):

         Voltage Profile Optimization - MV Distribution Network

         Tie Open Point Optimization - MV Distribution Network
