1. 電能質量和諧波分析

    通過諧波潮流計算和掃頻計算，用戶可以在頻域中分析建模電網。頻率相關的電網阻抗為電網中可能發生的諧振以及對策有效性的提供了線索。諧波潮流將電網阻抗與諧波源結合在一起，從而導致電網中每個位置在一定程度上的諧波失真。

       ◆ 諧波潮流
  • 諧波電壓和電流指標（IEC 61000-3-6、BDEW 2008）
  • 平衡（正序）和不平衡（多相）模型
  • 不平衡諧波源
  • 非特徵和間諧波
  • 多次諧波注入：電流和電壓源，晶閘管整流器，PWM轉換器，SVS，非線性負載，Norton等效項
  • 背景失真頻率相關的R和L值
  • 各種諧波失真指數，例如THD、HD、HF、THF、TAD、TIFmx、總RMS電流和電壓、負載和損耗（根據IEEE和DIN/IEC標準定義）
  • 根據國際標準具有預先定義失真極限的諧波失真圖
  • 波形圖
  • 2繞組變壓器的K因子和損耗因子的計算（UL1562、EN 50464-3（取代BS7821）、EN 50541-2、IEEE C.57.110-1998）
      ◆ 閃爍分析
  • 閃爍評估（IEC 61400-21）：
                    ○    連續和開關操作的短期和長期閃爍干擾因素
                    ○    相對電壓變化
  • 閃爍計（IEC 61000-4-15）：
                    ○    EMT或RMS信號
                    ○    支持多種文件格式，例如COMTRADE、CSV、用戶自定義格式等

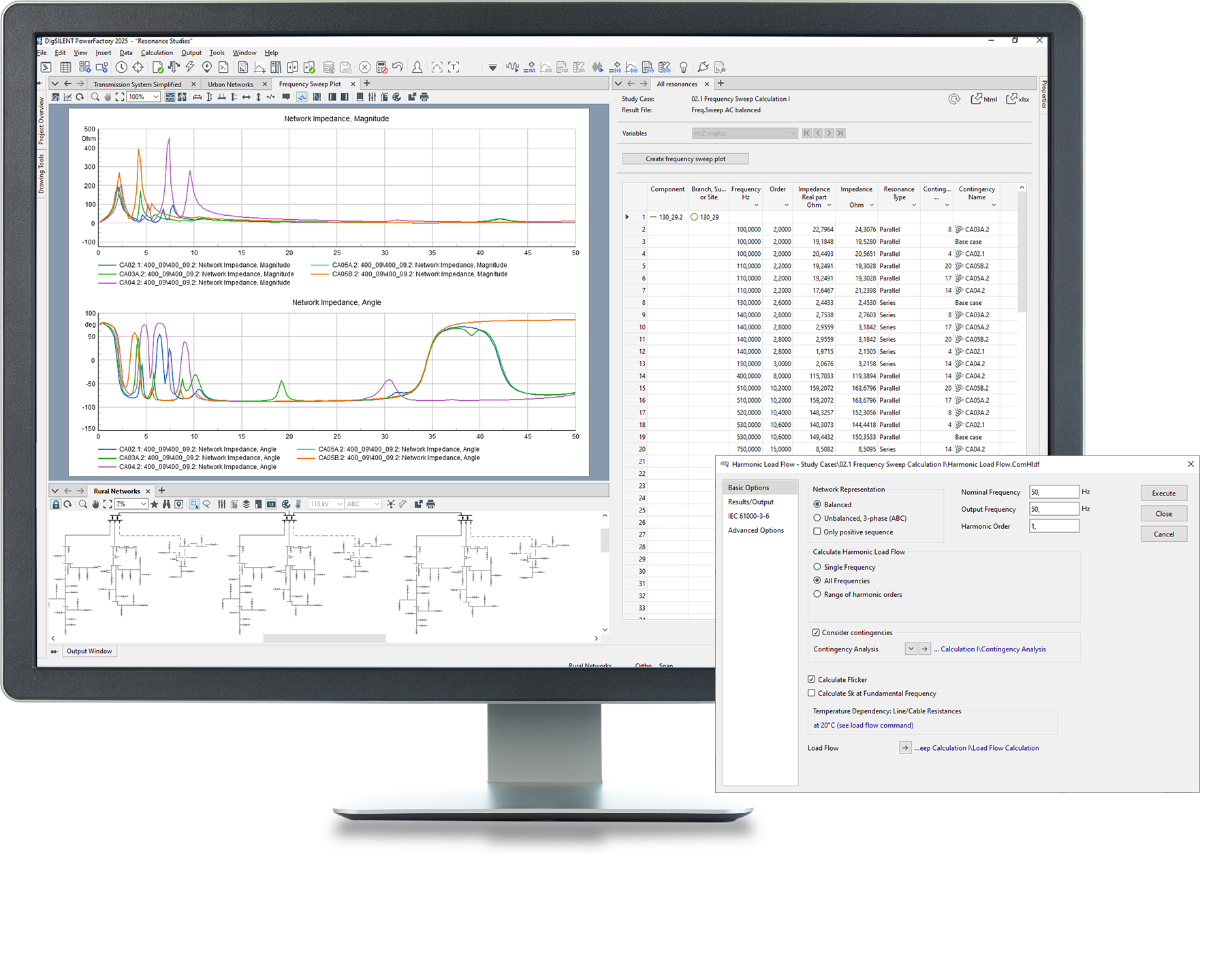

      ◆ 掃頻
  • 自動調整步長或恆定步長
  • 平衡（正序）和不平衡電網模型
  • 自阻抗和互阻抗/導納（相和序分量）
  • 取決於頻率的R和L值以及架空線路/電纜型號
  • 電壓幅值/角度的頻譜密度
    ◆ 篩選器分析
  • 各種過濾器型號
  • 設計和佈局參數
  • 過濾器大小和驗證報告
  • 紋波控制分析
