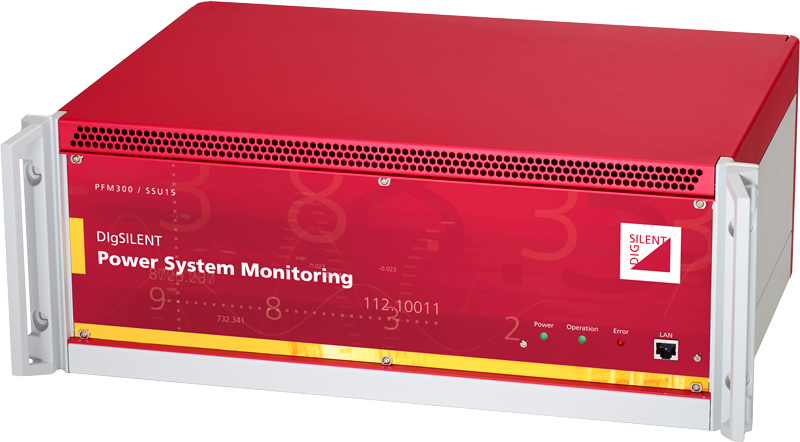

電力系統監控 PFM300 為一款多功能動態電力系統監控裝置，能與 DIgSILENT PowerFactory 軟體無縫整合，提供即時且精準的電網監測與分析能力。其功能涵蓋 電網與廠內系統監控、故障事件記錄、電能品質分析 以及 電網動態特性評估。

透過 PFM300，可輕鬆存取完整的量測與記錄資料，並進行 趨勢分析 與 系統擾動響應驗證，協助使用者掌握系統運行狀態及潛在問題。裝置同時支援多種 最新國際標準與通訊協定，確保與現有監控架構與系統的高度相容性。

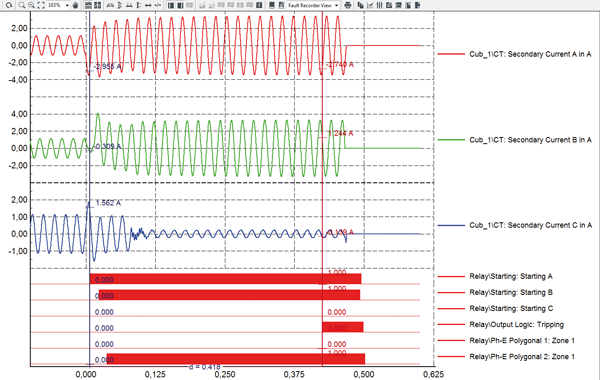

多功能故障記錄器和事件記錄器






PFM300 內建高精度 數位故障記錄器（DFR），可完整捕捉系統瞬態故障波形，協助深入分析 保護繼電器動作邏輯 及 斷路器操作行為，有效支援系統事件診斷與保護性能驗證。

  • 彈性化通道配置：每套系統可支援 高達 640 組類比通道 與 2688 組數位通道，滿足各類規模電力系統的監測需求。

  • 靈活觸發機制：可依據多種輸入訊號與條件進行觸發設定，確保關鍵事件即時記錄。

  • 事件序列記錄（SOE）整合：提供毫秒級時間標記，精準重建事件發生順序。

  • 保護功能與狀態監測：支援保護繼電器邏輯監控與狀態追蹤，強化系統可靠度分析。

  • 可配置取樣率：多段錄波速率可完全依需求設定，兼顧高精度與長時記錄。

  • 集中式主站管理：搭配主站分析軟體，可統一管理所有現場 PFM300 裝置，快速進行資料分析與事件比對。

  • 國際標準相容：全面符合 IEC 61850 通訊與資料格式標準，確保與現有電力自動化系統的整合性。

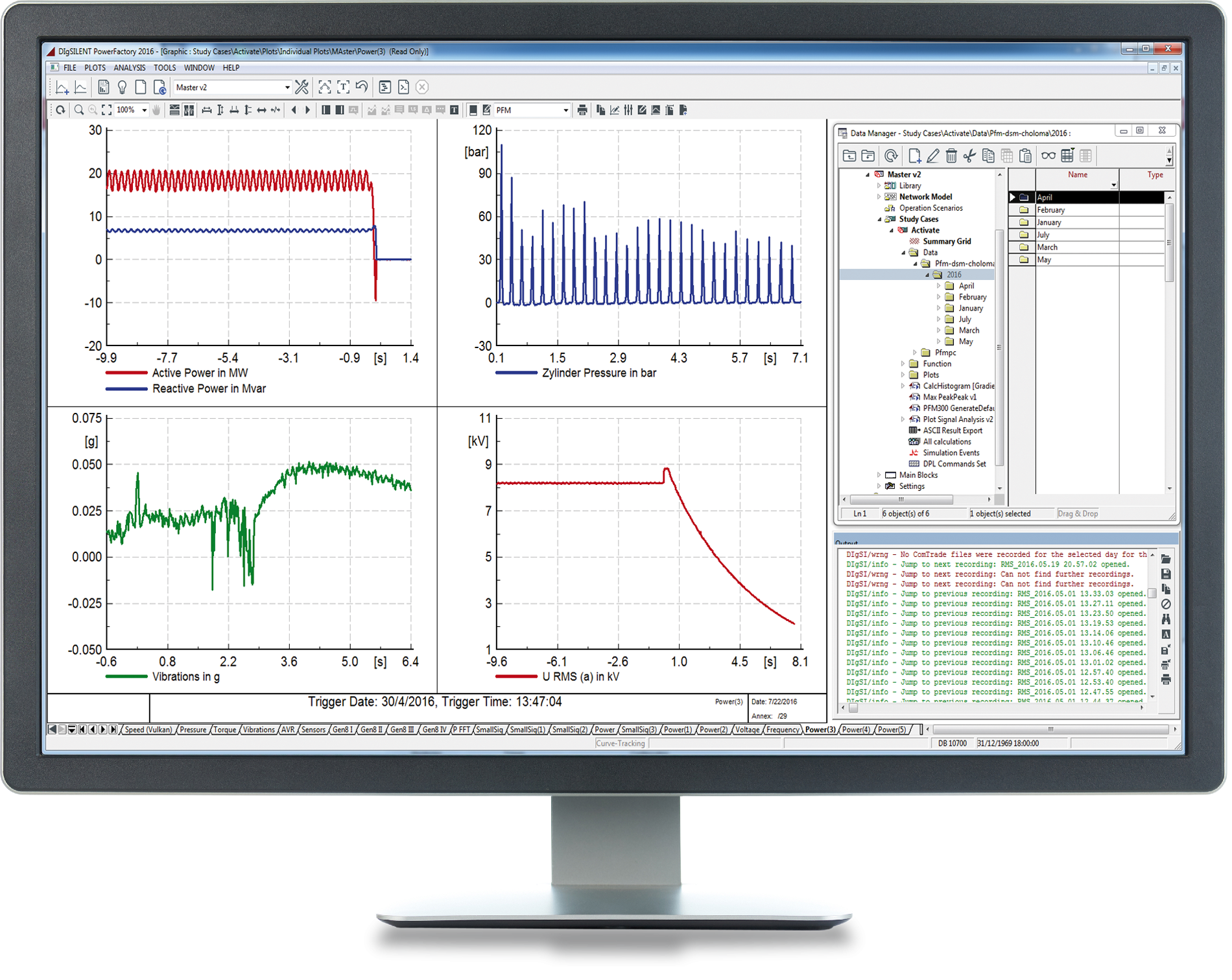

動態系統和網路效能監視器 （DSM）






 DSM（Dynamic System Monitoring）模組專注於電力系統動態穩定性監控，負責關鍵系統參數的識別、分析與持續監督，為系統穩定運行與控制優化提供可靠依據。

 ※ 穩定性監控與分析

  • 電壓穩定性監測：即時評估系統電壓穩定狀態，偵測潛在的穩態電壓不穩定現象。

  • 頻率響應分析：監測系統對於發電中斷或負載變化的頻率動態反應，支援系統頻率穩定度評估。

  • 功率振盪與次同步振盪監測：即時偵測並分析機電功率振盪與次同步振盪（SSO）現象，協助進行振盪源識別與抑制策略評估。

  • 超同步控制交互（SSI）監督：評估再生能源與 FACTS 裝置間可能引起的超同步交互效應，確保控制穩定性。


 ※ 控制與調度績效分析

  • 一次與二次控制反應監督：監控主動與次級頻率控制效能，驗證控制策略響應品質。

  • 減載策略分析與優化：追蹤負載切除動作，評估調整策略對系統穩定的影響。

  • 電力系統穩定器（PSS）效能監督：分析 PSS 對抑制低頻振盪之實際貢獻，提供調整建議。

  • 控制績效監測與識別：對關鍵控制迴路進行效能監測與參數辨識，支援控制策略優化。



※ 網路運行與參數識別

  • 聯絡線潮流監測與控制特性分析：評估跨區聯絡線之功率交換動態與控制行為。

  • 發電機與負載參數識別：透過事件響應分析辨識模型參數，支援系統模型準確化。

  • 相角監測：持續追蹤節點間相角變化，評估系統同步性與穩定狀況。



※ 信號整合與客製分析

  • 多源信號聚合分析：整合多個測量輸入信號，依需求建立客製化監測與分析邏輯，提升診斷精度。




發電廠監控





為有效解決系統穩定性問題，確保電廠在穩定裕度範圍內安全運行，並對電網與電廠控制系統進行最佳化調整，通常需對 電網響應 及 電廠特性 有精確掌握。

  • 發電機、電動機與饋線負載測試及參數識別：精準建模與系統參數辨識，支援動態分析。

  • AVR / 勵磁系統性能監控與識別：分析自動電壓調整器與勵磁器動態響應，驗證調整效果。

  • 原動機及相關控制系統監控：涵蓋鍋爐控制、主控制迴路等，評估動態性能。

  • 電力系統穩定器（PSS）最佳化調整：優化 PSS 參數，以抑制低頻振盪並提升系統穩定性。

  • 軸振盪監控：即時偵測與分析發電機軸振動，支援振盪診斷與預防控制策略。

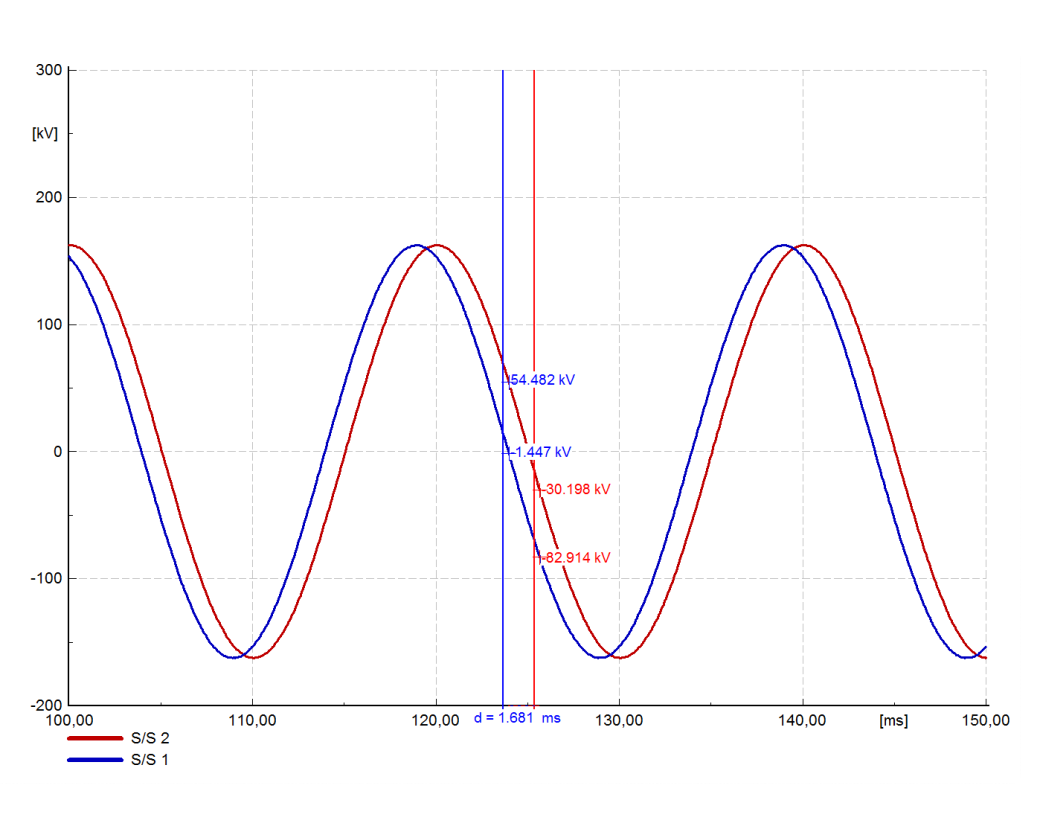

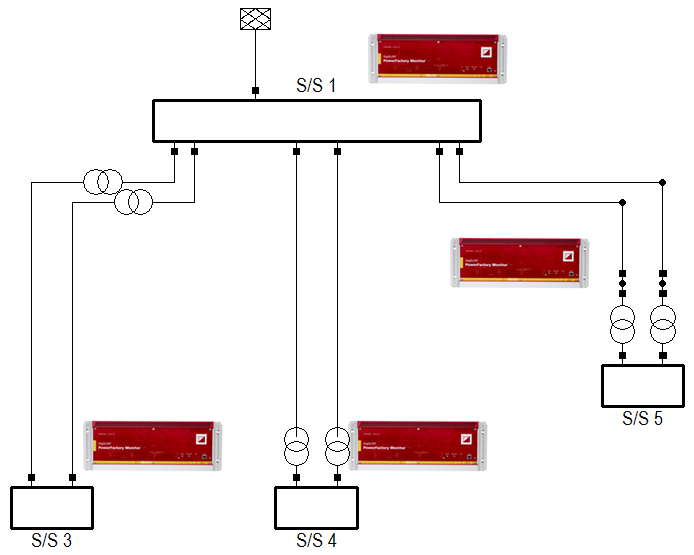

相量測量單元 （PMU）







區域輸電網以及透過 PMU（同步相量測量單元） 實現的超廣域電網測量（WAM）被公認為未來電力系統中最關鍵的測量技術之一。透過即時監測與精準同步，PMU 可 及早偵測故障、預防大規模停電，顯著提升電網可靠性與穩定性。

  • 高精度同步時間戳記：提供毫秒級實時相量測量，確保數據同步性。

  • 標準兼容性：符合 IEEE C37.118-2005 / 2011 標準。

  • 多通道輸入：支持多個 C37.118 輸入，並可聚合 C37.118 與類比訊號。

  • 輸出能力：支持 C37.118 格式輸出，便於與其他保護與監控系統整合。

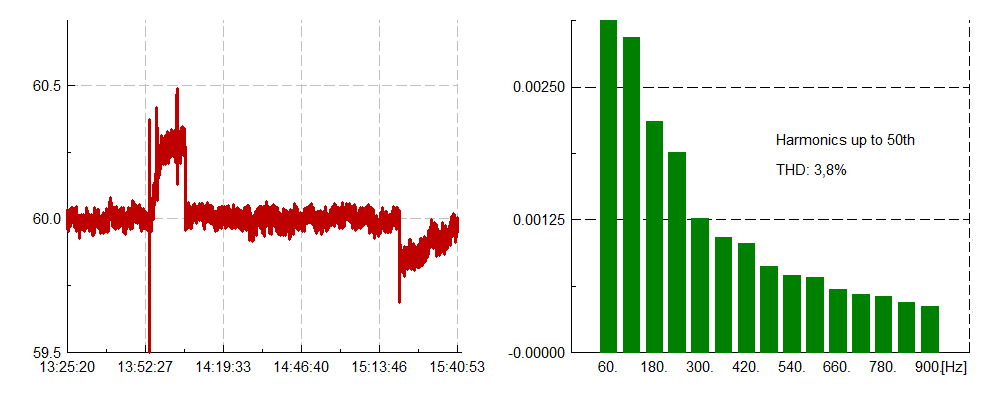

電能品質監測器





電能品質不佳會影響所有用戶，導致 能源成本上升 及 生產過程中斷。透過遵循 IEC 61000-4-30 標準，可對電源質量進行精確驗證與評估。

  • IEC 61000-4-30 A 類測量：提供精準可靠的電能品質數據。

  • 完整電氣參數監測：依據 IEC 61000-4-7，量測真有效值電壓與電流、頻率、諧波與互諧波（最高 50 階）、不平衡電壓、電壓驟降、膨脹及中斷。

  • 閃爍測量：符合 IEC 61000-4-15 標準，監測短時電壓閃爍對系統影響。

  • 長時間數據記錄：支援從半週期到累積長達 2 小時的全範圍時間記錄。

  • 統計與報告：自動生成詳細統計報告，便於系統分析與改善電能品質。
