保護功能
提供了基於製造商特定保護設備的綜合繼電器庫，該繼電器庫可用於穩態和動態模擬。 保護設備型號非常詳細，並且與StationWare完全一致，允許與真實保護設備交換保護整定值。支持一系列保護功能，包括時間過流保護、距離保護、差動保護、方向保護、過壓保護和欠壓保護，過頻保護和欠頻保護，失步保護和振蕩閉鎖保護。提供了各種保護設備特性的圖形化表示，例如具有拖放功能的過流時間圖，R-X和P-Q圖以及差動保護圖。可以通過時間距離圖或過電流時間圖以圖形方式完成選擇整定值的驗證，或者通過保護審核工具自動進行驗證。所選整定值可以以表格化報告形式導出以進行進一步調查研究。
- 保護功能提供兩種形式：
- 具有繼電器模型的綜合繼電器庫，適用於穩態、RMS和EMT計算
- 與DIgSILENT StationWare同步
- 可以提供有保護設定值（過電流、距離、電壓、頻率保護）的詳細電子表格報告
- 對保險絲、繼電器、CT和VT可進行圖形可視化和編輯，且包括自動佈局功能
- 保護審計
○ 用戶可配置的故障類型評估
○ 保護拓撲結構的自動確定
○ 自動短路計算
○ 具有自動識別關鍵保護設置（設備協調、設備跳閘時間、故障清除時間）的多個預定義報告
○ 短路追踪功能，用於故障清除和繼電器響應的穩態模擬
◆ 時間過流保護

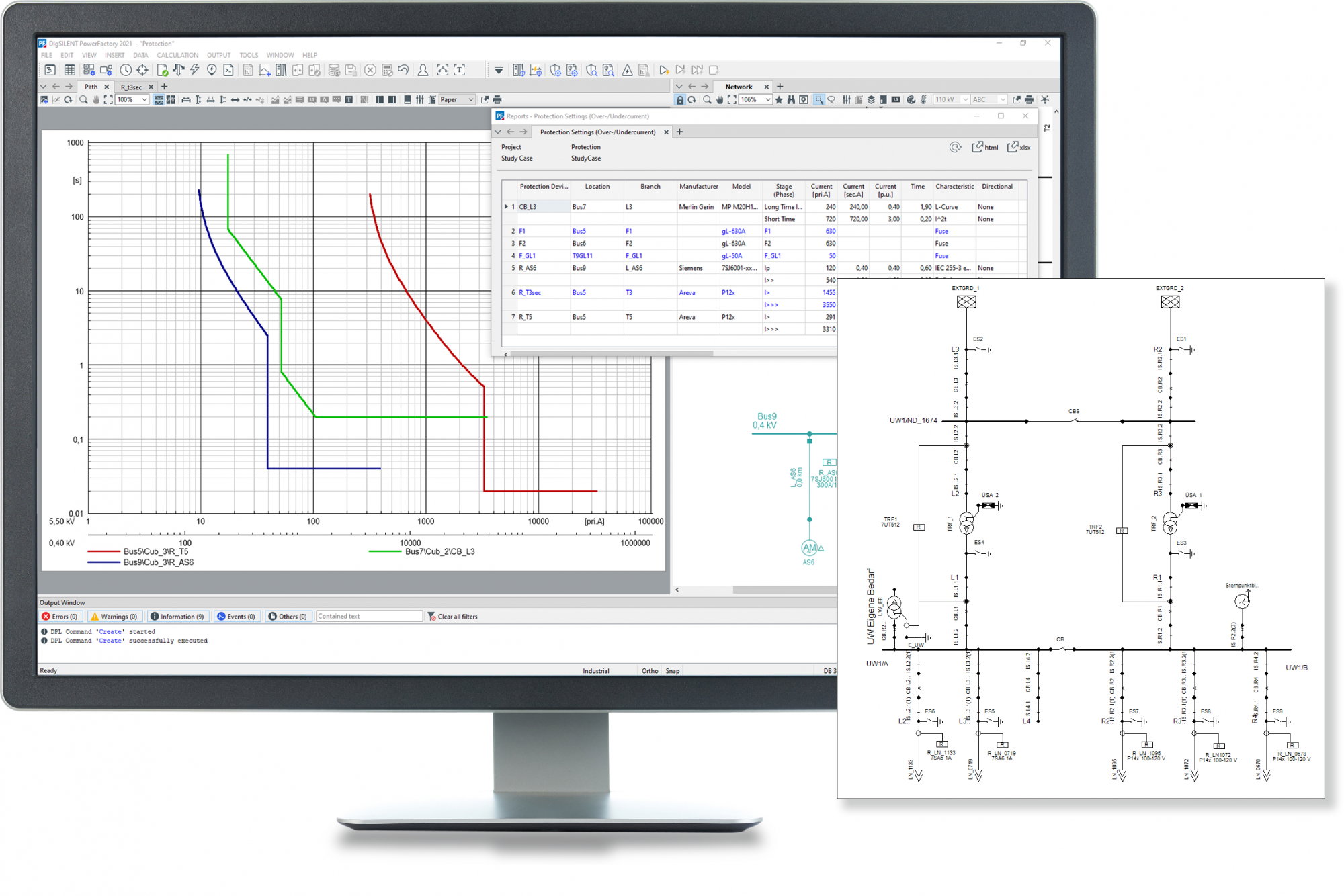

- 具有拖放功能的過流時間圖，包括自動生成的圖形圖例
- 電纜和變壓器損壞曲線
- 電機啟動曲線
- 自動顯示測量電流
- 穩態響應檢查
- 跟踪單個步驟的穩態短路模擬
- 暫態或次暫態電流/電壓值的穩態跳閘時間
- 暫態響應檢查（需要穩定性分析功能（RMS）或電磁暫態功能（EMT））
- 保護圖形助手
- 保護模型功能
○ 正、負、零序逆和確定時間特性
○ 熱過載特性
○ 支持交叉、自極化和記憶極化以及瓦特法的方向性元件
○ 用於處理多個諧波階數帶有諧波閉鎖的差分單元
○ 通用和詳細的製造商專用重合閘單元
○ 繼電器、跳閘、互鎖方案之間的信號傳輸
○ 包括飽和度的詳細的CT、VT、組合的CT/VT和CVT模型
○ 過壓、欠壓反時限和定時限特性
○ 可編程邏輯單元
○ 過頻、低頻和df/dt的反時限和定時限特性[1]
[1] 需要穩定性分析功能（RMS）授權書
◆ 距離保護
- 包括完整的“時間過流保護”模塊
- P-Q圖和R-X圖，支持測量阻抗跡線的顯示
- 時間距離圖，帶有公製或已計算的區域正向和反向顯示範圍
- 保護圖形助手
- 保護協調助理
○ 支持各種協調方法和設置規則
- 保護模型功能
○ 失步檢測和功率振蕩閉鎖單元[1]
[1] 需要穩定性分析功能（RMS）或電磁暫態（EMT）授權書
